液下泵的构造原理有哪些
发布时间：2021-09-13 点击：707
液下泵的构造原理有哪些：

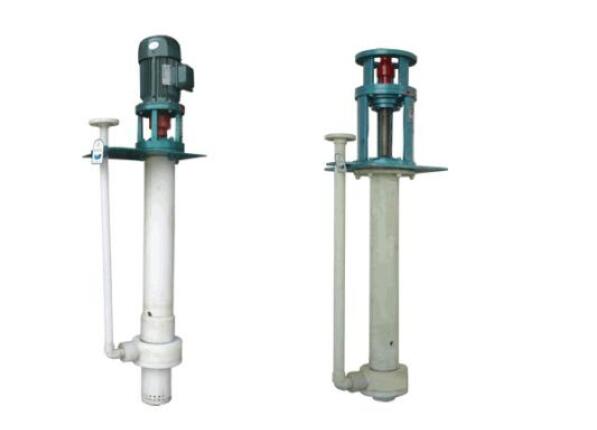

液下泵主要组成部件有叶轮、泵体、泵盖以及它们所组成的环形流道，液下泵叶轮不同于离心泵叶轮，它是一种外轮上带有径向叶片的圆盘。液体由吸入管进入流道，并经过旋转的叶轮获得能量，被输送到排出管，完成泵的工作过程。
液下泵叶轮上铣出许多径向叶片。叶轮端面紧靠泵体，其轴向间隙为0.10——0.15mm。流道由叶轮、泵体、泵盖之间的环形空腔组成。在流道中的吸入口与排出口分开的一段称隔舌。隔舌与叶轮的径向间隙很小，以防排出口高压液体窜漏到吸入口。开式液下泵叶片较长，叶片内径小于流道内径，液体从吸入口进入叶轮，后进入流道。闭式液下泵叶轮的叶片较短，叶片内径等于流道内径。液体从吸入口进入流道，再从叶轮外周进入叶轮。
现以闭式泵为例说明其工作原理。流体由吸入口进入流道和叶轮。当叶轮旋转时，由于叶轮中运动液体的离心力大于流道中运动液体的离心力，两者之间产生一个旋涡运动，其旋转中心线是沿流道纵长方向，称为纵向旋涡。在纵向旋涡作用下，液体从吸入至排出的整个过程中，可以多次进入与流出叶轮，类似于液体在多级离心泵内的流动状况。液体每流经叶轮一次，就获得一次能量。当液体从叶轮流至流道时，就与流道中运动的液体相混合。由于两股液流速度不同，在混合过程中产生动量交换，使流道中液体的能量得到增加。液下泵主要是依靠这种纵向旋涡传递能量的。
